Para a montagem de um painel de LED, temos quatro partes importantes:

- O Hardware que compõe o painel de led.

- A instalação da rede elétrica

- Rede de comunicação (LAN/Internet).

- A estrutura de sustentação do equipamento.

O Hardware que compõe o painel de led

Atualmente no mercado os principais sistemas para painel de Led são o Novastar, Colorlight e Linsn, há também sistemas menores e embora não sejam compatíveis entre si, têm basicamente a mesma forma de funcionamento.

Ao consultar a empresa que vende o painel de led pergunte qual é o sistema usado, uma das vantagens em usar um dos principais sistemas é a facilidade de encontrar peças de reposição, atualmente no Brasil (2026) a Novastar é o sistema mais usado.

Para melhor entendimento vamos dividir o hardware entre player + conversor de imagem e gabinete de led.

O player + conversor de imagem.

O Player é o dispositivo que faz o processamento e reprodução da mídia, também recebe e armazena arquivos de vídeo, imagem ou qualquer outro tipo de arquivo que será usado no painel de LED. Hoje é comum que o player já tenha integrado o conversor de imagem na mesma placa (também conhecido como Sending Card ). O conversor é responsável por transformar a imagem enviada pelo Player em dados que serão distribuidos nas placas de led do painel.

Na maioria dos casos o player integrado com o conversor como o Novastar TB, Linsn Série L e similares irá atender bem, em outras situações pode haver necessidade de player e Sendcard separados, as 3 principais situações para usar o player e sendcard separados são:

1 - Resoluções Acima de 2K ou Painéis 4K Reais. Os players como o TB60 ou L6 limitam-se a cerca de 2.3 a 2.6 milhões de pixels. Um painel 4K padrão possui aproximadamente 8.3 milhões de pixels. Se você tentar conectar um player TB em um painel alta resolução, ele simplesmente não conseguirá "empurrar" todos os pixels. Nesses casos são usados processadores de Vídeo 4K e Sending Cards Dedicadas, por exemplo, Novastar MCTRL4K, NovaPro UHD Jr ou a série VX1000/VX16s. Em conjunto é usado como player um PC potente com placa de vídeo dedicada (RTX 3060+) enviando sinal via HDMI 2.0 ou DisplayPort para esses controladores.

2 - Processamento de Vídeo em Tempo Real (Baixa Latência), Players integrados têm um "atraso" (delay) natural, pois precisam processar o sistema operacional Android antes de exibir a imagem. Para eventos ao vivo, onde a imagem no telão precisa estar em sincronia perfeita com o som e o movimento do artista, esse delay é inaceitável. No caso é necessário usar Processadores como o Raspberry PI 3/4/5 recebendo o video em um protocolo de tempo real com o RTSP/RTMP e uma Sending Card adequada a resolução do painel.

3 - Interatividade e Conteúdo Dinâmico Complexo: Se o seu projeto de DOOH envolve leitura de câmeras em tempo real (visão computacional), integração com sensores de movimento ou renderização de gráficos 3D pesados (Unreal Engine/Unity), o processador ARM das TBs e da Série L vai travar. Nesse caso, é necessário um sistema montado (Mini PC + Sending Card), por exemplo, Um Intel NUC i7 ou um Mini PC com GPU dedicada conectado a uma Sending Box (MCTRL300 ou MSD300). Assim você tem o poder de processamento de um computador de mesa para rodar sua aplicação e usa a Sending Card apenas como a ponte para o painel.

Salvo as situações acima e outras raras excessões o player integrado vai atender bem.

O envio e controle de conteúdo ao player que consequentemente será exibido pelo painel de led pode ser feito através de Software ou plataforma WEB (núvem) fornecidos tanto pelo fabricante do sistema usado no painel de LED quanto por software ou plataforma WEB de terceiros. Normalmente soluções de terceiros incluem funcionalidades que as soluções dos fabricantes dos sistemas não tem, estas funcionalidades serão descritas em um outro artigo.

Entre os software dos fabricantes que permitem o controle através da rede local (LAN / Wi-Fi) destaca-se o da Novastar ViPlex Express (PC) ou ViPlex Handy (Celular) e para envio remoto através da núvem o destaque vai para as plataformas Novastar VNNOX e o da Linsn, o Linsn Cloud.

Como o modo de operação do software e plataforma WEB foge do escopo deste artigo voltaremos em outro artigo com o tema.

Uma importante consideração de qual player é adequado para o painel além do sistema que será usado (Novastar, Linsn, etc.) é a capacidade de resolução que o player consegue controlar, mais a frente falaremos mais sobre resolução, de momento segue uma tabela com a capacitade dos principais players no mercado.

Nota Técnica: Embora a TB60 chegue a 2.3M de pixels, a largura máxima permitida costuma ser de 4096 pixels e a altura máxima de 4096 pixels, desde que não ultrapasse o total combinado. O comprimento vezes a altura em pixel não pode ser maior que 3.900.000 px

O Players com conversor integrado tem uma ou mais porta(s) RJ-45 identificado como output ou Led Out, esta porta é usada para levar a imagem convertida em dados para os Gabinetes de LED e deve usar preferencialmente o cabo de rede do tipo Cat6. Em painéis de LED, o tráfego de dados é massivo e constante. O Cat6 possui uma blindagem e uma trança interna que reduzem a interferência eletromagnética, garantindo que a imagem não sofra com "chuviscos" ou perca de sincronismo.

O limite teórico do cabo é de 100 metros. No entanto, na prática de eventos e instalações fixas, recomenda-se não ultrapassar 70 a 80 metros para evitar perda de pacotes. para distâncias maiores que 100 metros entre o player e o gabinete de LED, você deve usar Conversores de Fibra Óptica.

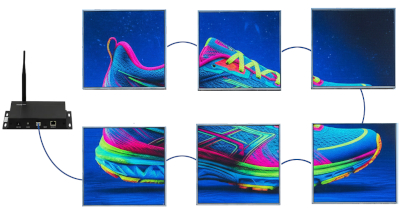

O gabinete de led, que descreveremos logo a seguir, possui normalmente duas portas RJ-45 que descreveremos como A e B, a porta A do primeiro gabinete recebe o cabo vindo do Player enquanto a porta B deste primeiro gabibete faz conexão com a porta A do próximo gabinete via um cabo de rede menor (de 0.5 a 1 metro), e nesta ligação segue em serie em que o sinal sai da porta B de um gabinete que será ligado a porta A do próximo gabinete.

O gabinete de led.

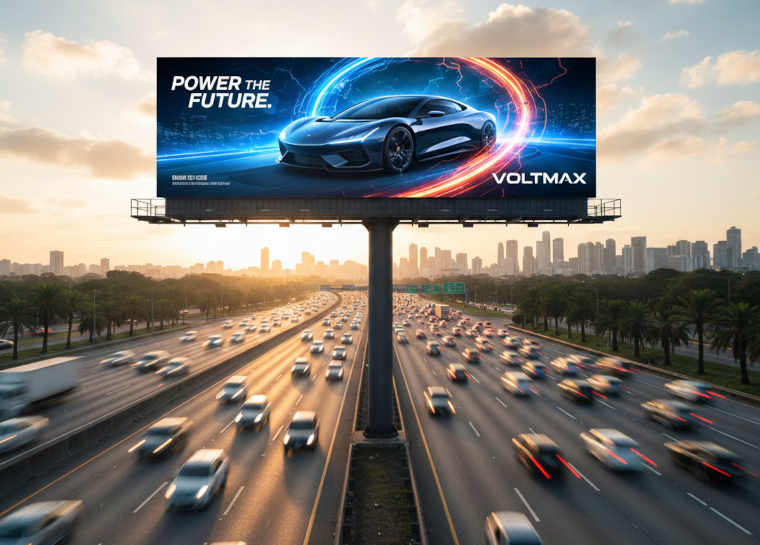

Este é o componente que normalmente vemos nos anúncios quando buscamos por painel de led.

Além dos módulos de LED temos inclusos no gabinete as fontes de alimentação e ao menos uma receiver, vamos conhecer melhor estes dois últimos mais adiante

O Pixel Pitch

Um dos fatores importantes na escolha do gabinete de LED é o pixel pitch, que é a distância física (em milímetros) entre o centro de um pixel e o centro do pixel vizinho.

Um pixel (do inglês picture element) é a menor unidade de uma imagem digital, um minúsculo ponto colorido que, quando combinado com milhares ou milhões de outros, forma a imagem completa

Quando um painel de led é descrito como P5 significa que a distância em milímetros entre o centro de um pixel e outro é de 5 milimetros, se for P3.91 a distância é de 3.91 milimetros

A escolha de qual Pixel Pitch usar depende de dois principais fatores, a distância mínima que a tela do painel de led será visualizado e a resolução desejada.

Começando pela distância minima que o painel de led será visualizado há uma regra de conversão bem direta no qual uma tela P2 pode ser visulidade a uma distância mínima de 2 metros, P5 uma distância mínima de 5 metros, P10 10 metros, e assim por diante.

O fator resolução interfere diretamente na qualidade da imagem, resolução define a densidade de pontos (pixels) em uma tela , organizada em linhas e colunas (ex: 1920 x 1080 pixels). com maior número de pixels conseguimos mais detalhes em uma imagem.

Apesar de quando menor o pixels pitch maior a resolução e mais detalhes na imagem apresentada na tela alguns fatores influenciam no tamanho mínimo do pixels pitch a ser escolhido (P2, P3, P5, etc.), entre eles estão:

• Orçamento do projeto:

  Menores pixel pitches aumentam drasticamente o custo por metro quadrado devido à densidade de LEDs.

  O número de pixels por m² em um painel P5 é de 40.000 pixels (200 x 200 pixels), enquanto o numero de pixels por m² em um painel P2 é de 250.000 pixels (500 x 500 pixels).

• Consumo de energia e calor:

  Aqui temos um ponto bastante interessante, se o led e eletrônica de controle usado em painéis com altíssima densidade de pixels for o mesmo led e eletrônica de controle usado em painéis de baixa densidade de pixels os de alta densidade podem gerar mais calor e exigir sistemas de arrefecimento mais robustos, além de maior consumo de energia elétrica. Mas a alta densidade permite a redução do brilho que o led é capaz de emitir por conta da soma do brilho dos leds, na prática o que vemos são painéis com menor consumo de energia elétrica e menor geração de calor, como mostra a tabela abaixo.

  Consumo Elétrico e Geração Térmica por m²

  Valores médios baseados em painéis com brilho padrão e uso de conteúdo misto.

  Modelo (Pitch)	Consumo Médio (W/m²)	Consumo Máximo (W/m²)	Geração Térmica (BTU/h por m²)
  P2 (Indoor)	200W - 300W	600W - 800W	~1.020 BTU
  P3.91 (Indoor/Outdoor)	150W - 250W	500W - 700W	~850 BTU
  P5 (Outdoor)	250W - 350W	800W - 1000W	~1.200 BTU
  P10 (Outdoor High Bright)	300W - 450W	900W - 1200W	~1.500 BTU

  * Os valores podem variar conforme o fabricante, o tipo de Driver IC e o nível de brilho configurado.

• Painel de tamanho grande:

  Painéis com grande area útil visual em metros(altura vs comprimento) podem ter limitações do menor pitch a ser usado de acordo com os limites de resolução do hardware.

  Capacidade de Hardware vs. Tamanho Real (Metros)

  Área máxima aproximada por modelo de controladora Novastar de acordo com o Pixel Pitch.

  Modelo Novastar	Capacidade (Pixels)	Limite P2 (m²)	Limite P5 (m²)	Limite P10 (m²)
  TB1-4G / TB2-4G	650.000 px	2,60 m²	16,25 m²	65,00 m²
  TB30 / TB40	1.300.000 px	5,20 m²	32,50 m²	130,00 m²
  TB50 / TB60	2.300.000 px	9,20 m²	57,50 m²	230,00 m²
  T60 (Pro)	3.900.000 px	15,60 m²	97,50 m²	390,00 m²

  Dica: Para calcular a área do seu projeto, use a fórmula: (Capacidade da Placa) / (Pixels por m² do Pitch escolhido).

Por exemplo, quero montar um painel de 9 metros de comprimento x 3 metros de altura, no P5 a resolução seria de 1.800 pixels (9.000 / 5 ) x 600 pixels (3.000 / 5), tendo um total de 1.080.000 pixels,que está dentro dos 1.300.000 pixels de uma TB40. Mas se tentarmos montar um painel com as mesmas dimensões com placas P2 teriamos 4.500 pixels (9.000 / 2 ) x 1.500 pixels (3.000 / 2), tendo um total de 6.750.000 pixels. No caso seria necessário soluções como o Novastar VX16s (que suporta até 10.4 milhões de pixels) ou a Novastar MCTRL4K: Esta é uma Sending Card dedicada que suporta resoluções de até 4K real (aprox. 8.8 milhões de pixels). Ambas precisam de um player externo(um PC que tenha uma saida de video de resolução igual ou maior que a do painel de led).

Indoor ou Outdoor?

Na hora de escolher um painel de led para compra deve levar em consideração se será usado em um ambiente fechado (indoor) ou em um ambiente externo (outdoor).

Em comparação ao painel de led outdoor o painel indoor tem um custo para compra menor, brilho mais fraco, menor consumo de energia elétrica, gabinete mais simples e leve. Por conta do custo menor pode ser tentador querer usar um painel indoor em ambiente externo, mas isso não é recomendado pelos principais motivos:

• Por ter brilho mais fraco pode ser ofuscado pela luz do sol.
• Os leds não tem tratamento contra U.V. o que os torna opacos e de brilho mais fraco ainda com o passar do tempo.
• O Gabinete não tem proteção contra água e a proteção contra poeira é básica, reduzindo a vida útil ou danificando rápidamente os componentes internos.
• Gabinete projetado para menor dissipação de calor, ao receber diretamente os raios de sol o gabinete não consegue expulsar o calor com eficiência o que também reduz a vida útil dos componentes.

Já os painéis de led outdoor em relação ao indoor tem custo maior, brilho forte o suficiente para serem visualizados durante o dia mesmo com o sol incidindo direto na tela, leds tratados contra raios U.V. , gabinete resistente a chuva, ventos, poeira e maresia (IP65 ou superior).

Os gabinetes podem ser confeccionados em aço ou alumínio, sendo que este último traz mais leveza à estrutura e são ideais para painéis de locação por trazer mais facilidade na montagem e desmomentagem.

DICA IMPORTANTE: Dentro do gabinete de led há uma placa chamada receiver, embora normalmente já venha configurada ela usa um arquivo de configuração de extensão .RCG para painéis Linsn e .RCFGX na Novastar, normalmente o fabricante fornece este arquivo junto com o painel de led vendido, se não fornecer peça o arquivo. O motivo é que este é um arquivo que configura a receiver para trabalhar com a placa do modulo de led do painel, com o passar do tempo (e ele passa, acredite) o fabricante muda os módulos de led usados no painel e no dia que precisar substituir uma placa receiver do seu painel pode ser dificil para o fabricante encontrar o arquivo para configurar a nova placa, ou pior, pode ser que ele não mantenha mais o arquivo. E neste caso será necessário pagar para fazer um novo arquivo, que não costuma ser barato. Então peça o arquivo e guarde, faça também cópias de backup.

Mais um dica: Em um artigo a parte vamos descrever os componentes internos do gabinete de LED, mas é bom já ter conhecimento que placas como a receiver e sendcard, assim como fontes de alimentação e coolers de exaustão podem ser encontradas no mercado com o mesmo código e não ser necessáriamente vendida pelo fabricante do qual você comprou o painel de LED, mas de forma diferente os módulos de LED por conta dos diferentes circuitos usados em sua placa costuma ser necessário comprar do fabricante que vendeu o painel, é muito dificil que o módulo de outro fabricante mesmo tendo a mesma dimensão funcione no seu painel. Então ao adquirir um novo painel de LED é interessante comprar módulos de LED sobressalentes.

Agora que você tem o entendimento básico sobre o painél de led não perca o próximo artigo para entender sobre a instalação da rede elétrica.
